Помилки монтажу та експлуатації норій: як уникнути аварій та продовжити вік обладнання
Елеваторна норія — це працююче і найпопулярніше в Україні рішення для підйому зерна на висоту. Від її безперебійної роботи залежить швидкість приймання та відвантаження зерна. Проте навіть найнадійніше обладнання, може вийти з ладу через ігнорування базових правил монтажу та сервісу.
У цій статті фахівці будівельно-монтажного управління Grain Capital розберуть топ 5 ключових помилок під час монтажу, які можуть призвести до обривів стрічки, вибухонебезпечних ситуацій та непередбачених фінансових втрат.
1. Геометрія вирішує все: Помилки виставлення вертикалі
Найпоширеніша помилка — монтаж «на око». Навіть мінімальний перекіс призводить до того, що стрічка починає «збігати» вбік, тертися об норійні труби, створюючи іскри та запах паленої гуми.
Як правильно: Згідно з технічними нормативами ZEO-BE, допуск на вертикальність становить лише 1/1500 від висоти норії.
- Метод «сталевих струн»: Для контролю ми рекомендуємо натягувати чотири сталеві дроти-струни по всій висоті шахти.
- Співвісність: Осі валів приводного (верхнього) та натяжного (нижнього) барабанів повинні лежати в одній вертикальній площині.
“Легкість монтажу закладається ще на виробництві. Щоб уникнути проблем із вертикаллю, обирайте обладнання, виготовлене на високоточних станках із мінімальною кількістю зварних швів. Болтові з'єднання замість зварювання гарантують відсутність термічних деформацій металу. Такий корпус збирається як конструктор, а шахта залишається рівною по всій висоті”, — коментує керівник будівельно-монтажного підрозділу ГК “Зернова Столиця”

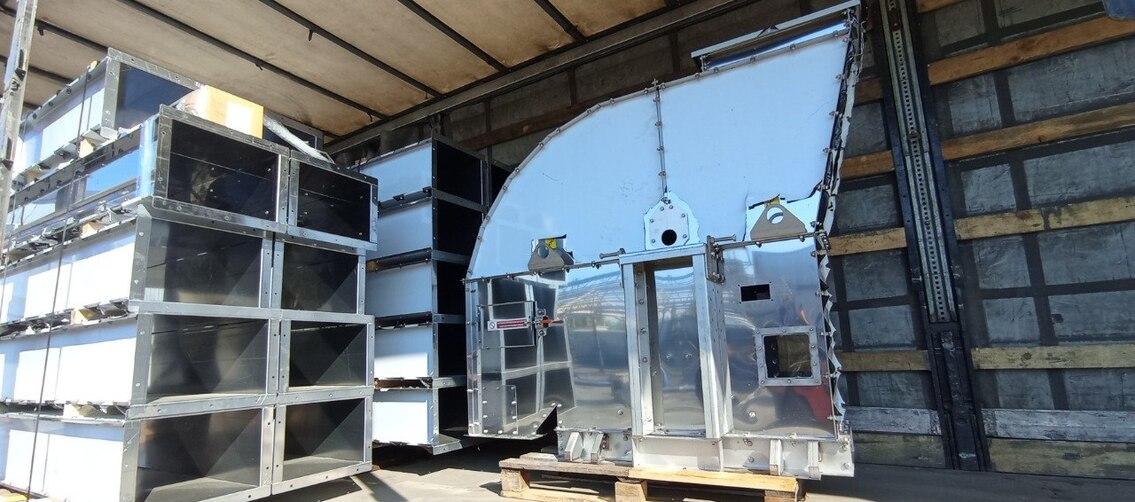

Норія ZEO-BE з нержавіючої сталі для харчової промисловості. Виконана без зварювальних процесів.
2. Стрічка-«гармошка»: Ігнорування попередньої витяжки
Нова норійна стрічка має властивість швидко подовжуватися під час перших днів роботи. Якщо встановити її без підготовки, ви зіткнетеся з постійним проковзуванням на барабані, що є критично небезпечним (ризик загоряння).
Порада експерта: Перед монтажем стрічку необхідно витягнути у вертикальному або горизонтальному положенні. Оптимальний розрахунок — 30-35 кг на 1 см² перерізу стрічки. У підвішеному стані під вантажем стрічка має пробути 4-5 днів. Це усуне заводську кривизну та стабілізує її довжину.
3. Пряме чи зворотне завантаження: Де ховається небезпека
Норія ZEO-BE дозволяє два типи подачі продукту, але кожен має свої особливості:
- Пряме завантаження (рекомендоване): Зерно подається назустріч ковшам. Це мінімізує розтягуюче навантаження на стрічку та деформацію норійних болтів.
- Зворотне завантаження: Продукт засипається «в спину» ковшам. Це створює високий опір черпанню та вимагає на 30% більше потужності двигуна.
Помилка: Використання зворотного завантаження для важкого зерна без посиленої стрічки призводить до відриву ковшів та «завалу» башмака.
4. Регулювання шибера: Дрібниця, що ламає барабан
Зазор між ковшами та шибером у башмаку має бути чітко в межах 5-10 мм.
- Якщо зазор більший — зерно просипається у зворотну (холосту) гілку.
- Зерно потрапляє між стрічкою та нижнім барабаном, створюючи «ексцентричну опуклість». Стрічка миттєво збігає, починається інтенсивний знос країв та руйнування тканинного каркаса.
5. Безпека — це не опція, а необхідність
Робота норії без датчиків — це прямий шлях до аварійної ситуації. Статистика свідчить: більшість вибухів на елеваторах починалися саме в норіях.
Обов’язковий набір автоматики ZEO-BE:
- Датчик швидкості: контролює обертання та виявляє пробуксовування або зупинку стрічки.
- Датчик сходу стрічки: контролює положення стрічки та запобігає її контакту з корпусом, що може призвести до зносу, перегріву або аварії.
- Датчик підпору: зупиняє систему у разі завалу продукту в патрубках.
- Контроль температури підшипників: запобігає перегріву та виходу з ладу вузлів.
Також важлива складова надійної та безперебійної роботи норії — це її регулярне технічне обслуговування та контроль роботи основних вузлів. Але про це у наступних публікаціях.
