Як шлюзовий затвор підвищує ефективність аспірації

На елеваторах та зернопереробних підприємствах аспіраційна система забезпечує видалення пилу, підтримання чистоти та безпечні умови роботи обладнання. Одним із вузлів, який впливає на стабільність її роботи, є шлюзовий живильник.

Його функція — передавати матеріал між зонами різного тиску та одночасно зберігати герметичність системи, не допускаючи втрати повітряного потоку. Якщо цей вузол працює некоректно, знижується ефективність всієї аспіраційної системи: циклони та фільтри працюють нестабільно, а вентилятори можуть працювати з підвищеним навантаженням.

Що відбувається без шлюзового живильника

За відсутності або некоректній роботі шлюзового живильника у системі можуть виникати:

• підсос повітря через розвантажувальний патрубок;
• падіння розрідження та нестабільний повітряний потік;
• зниження ефективності очищення повітря;
• підвищене навантаження на вентилятори та прискорений знос обладнання.

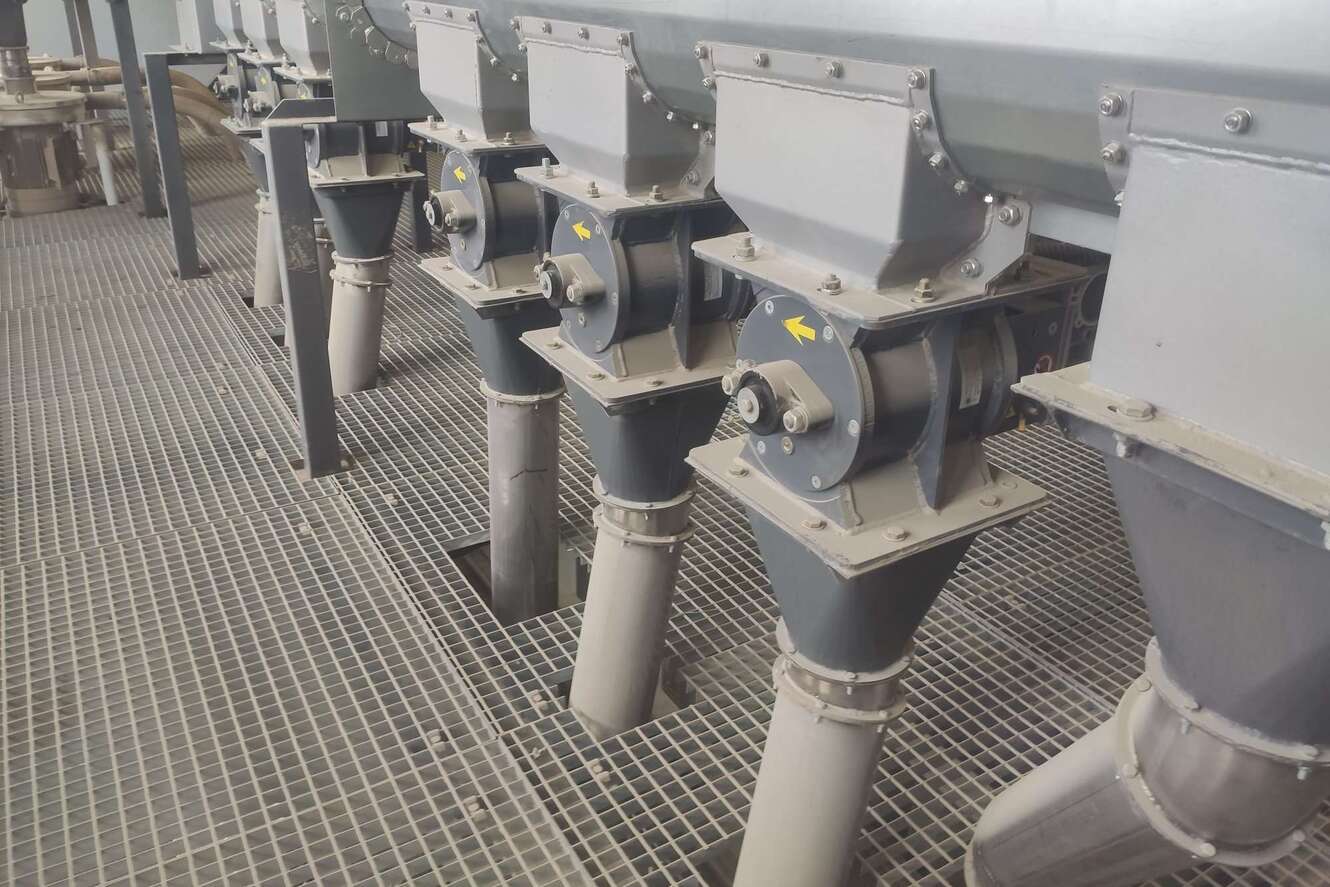

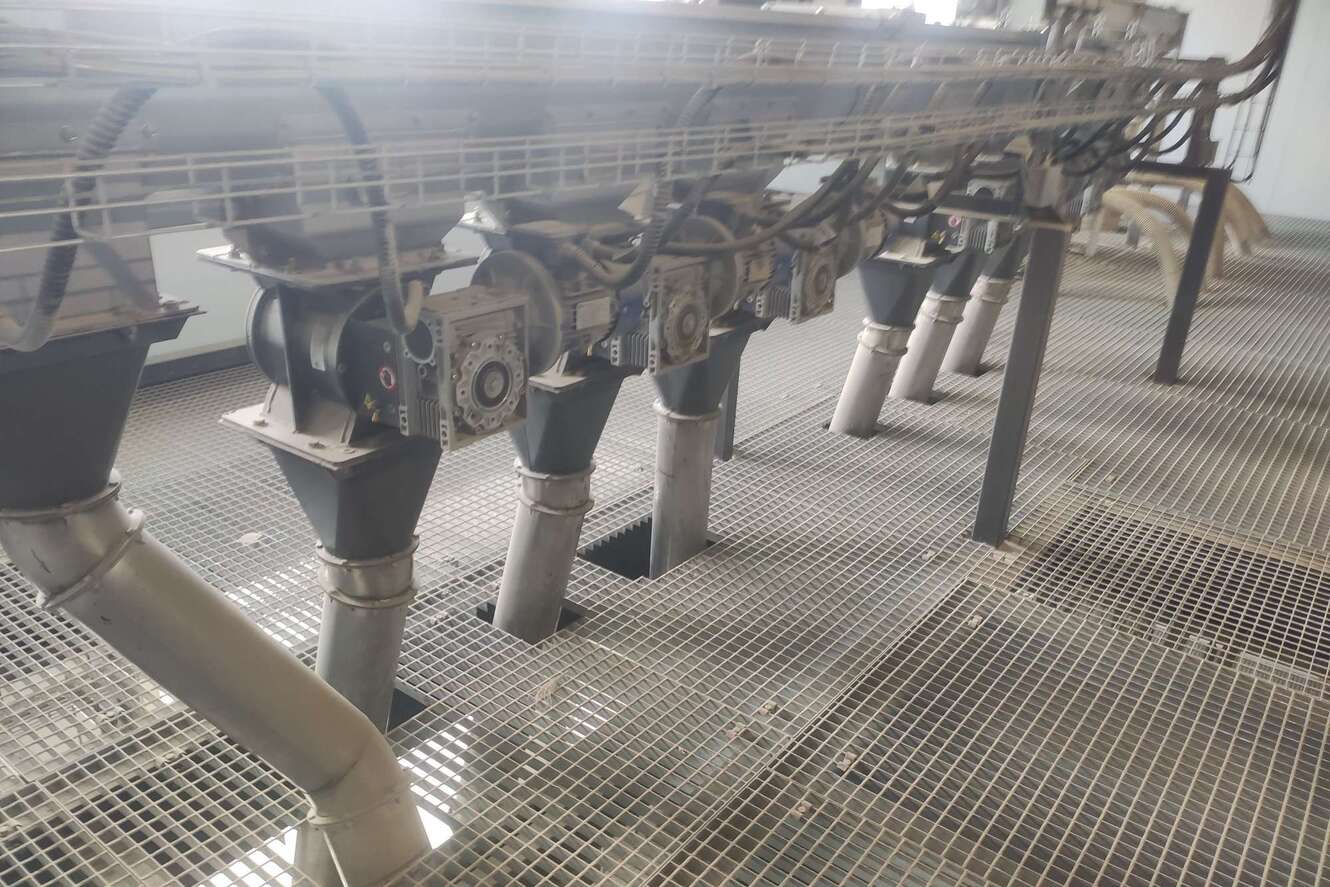

Саме тому у вузлах аспірації технологічного обладнання використовують шлюзові затвори або спеціалізовані шлюзові живильники, які забезпечують безперервне вивантаження матеріалу та герметичність системи.

Принцип роботи

Конструкція шлюзового затвора відносно проста та надійна:

• корпус із вуглецевої або нержавіючої сталі;
• ротор із комірками, що захоплюють матеріал;
• підшипникові вузли;
• привідний механізм.

Матеріал потрапляє у верхню частину затвора, після чого ротор із комірками переміщує його до розвантажувального патрубка. При цьому комірки ротора виконують роль повітряного бар’єра, що дозволяє зберігати різницю тиску між зонами системи.

У результаті забезпечується безперервне вивантаження матеріалу та стабільна робота аспіраційної мережі.

Шлюзові затвори широко використовуються на підприємствах зернопереробної галузі:

• елеваторах;
• олійноекстракційних заводах;
• комбікормових підприємствах;
• млинах;
• солодовнях.

Вони встановлюються у вузлах транспортування сипких матеріалів, а також у системах аспірації технологічного обладнання.

Наш практичний приклад

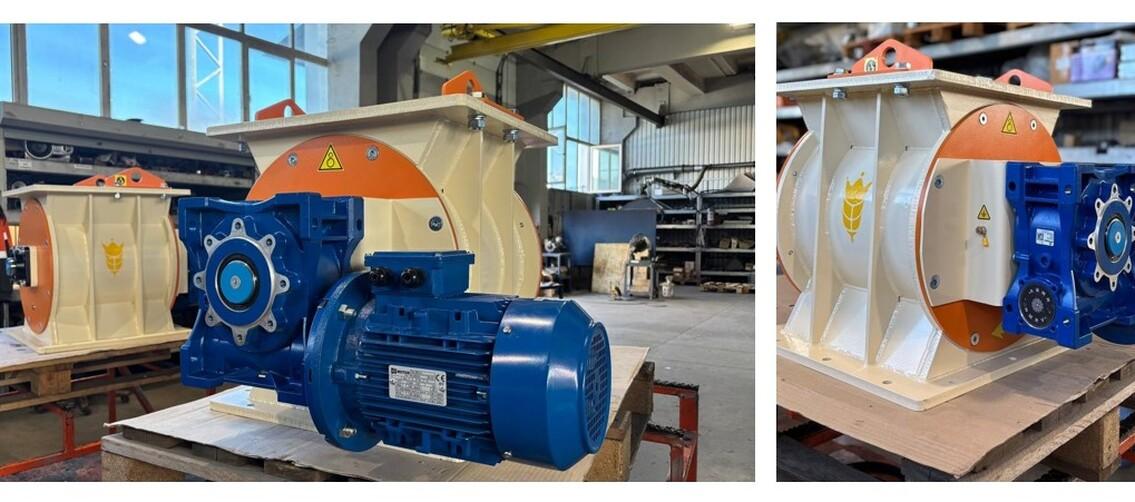

На виробництві Заводу елеваторного обладнання виготовляються шлюзові затвори серії ZEO-RV, розроблені для роботи з сипкими продуктами на підприємствах зернової та переробної галузі.

Основні характеристики:

• продуктивність: 2–60 м³/год
• 8 комірок ротора
• частота обертання: 20 або 30 об/хв
• корпус із вуглецевої або нержавіючої сталі
• можливість застосування у транспортних та аспіраційних системах

Шлюзові затвори ZEO-RV використовуються для дозування та перевантаження сипких матеріалів, а також для герметизації ділянок із різним тиском у технологічних системах.

Це універсальне рішення, яке застосовується на елеваторах, олійноекстракційних заводах, комбікормових підприємствах та інших зернопереробних підприємствах в Україні та Європі.
