Одна задача — три рішення: як обрати систему розподілу зернопотоків на елеваторі

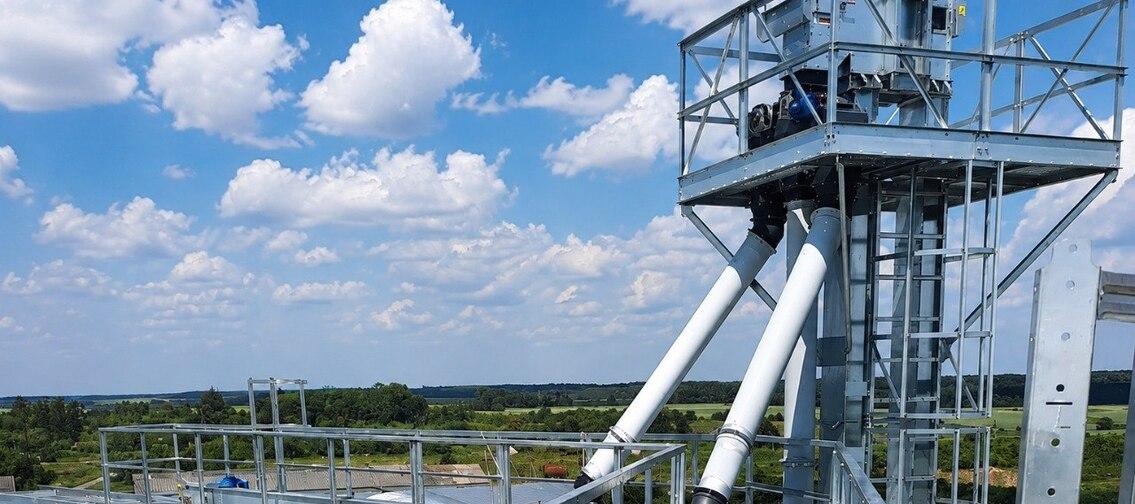

Розподілити зерновий потік між декількома технологічними маршрутами можна по-різному. На елеваторах для цього використовують перекидні клапани, розподільчі кола або систему вводів із рейковими засувками.

І тут важливо одразу відійти від поділу на «старі» та «сучасні» рішення. Розподільчі кола використовувалися ще в радянському елеваторному господарстві. Перекидні клапани так само залишаються актуальним обладнанням. Тобто питання не в поколінні технології, а в тому, яке рішення краще відповідає конкретній технологічній схемі.

На перший погляд задача одна — направити продукт у потрібний маршрут. Але кожне рішення по-різному впливає на компонування вузла, можливість працювати безпосередньо в потоці, залишок продукту, автоматизацію, поведінку системи у випадку відмови та загальну вартість.

Тому для початку необхідно порадитись із фаховим технологом та дійти розуміння того, як саме підприємство буде використовувати цей вузол.

Транспортно-технологічна лінія не більше 4 потоків

При невеликій кількості маршрутів технологічну задачу можна реалізувати одразу декількома способами.

До чотирьох напрямків вибір визначається насамперед технологією роботи підприємства. В одному випадку важливіша гнучкість маршрутів, в іншому — компактність вузла, у третьому — можливість переключення безпосередньо в потоці.

Коли ж кількість напрямків зростає до 6–8, до технологічних аргументів додається ще один вагомий критерій — економіка.

Що змінюється, коли маршрутів стає 6–8

Для 6 маршрутів можна встановити:

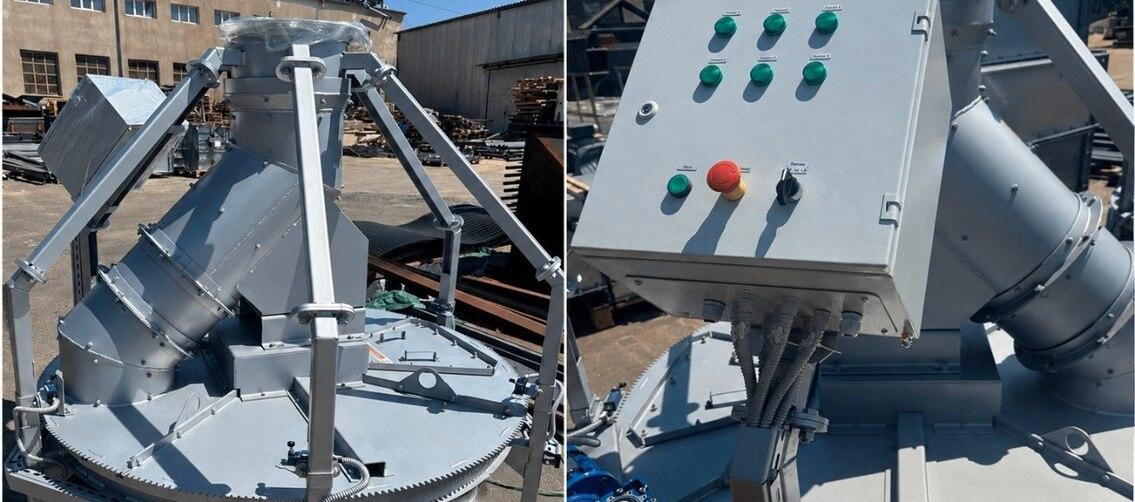

• одне розподільче коло на 6 виходів;

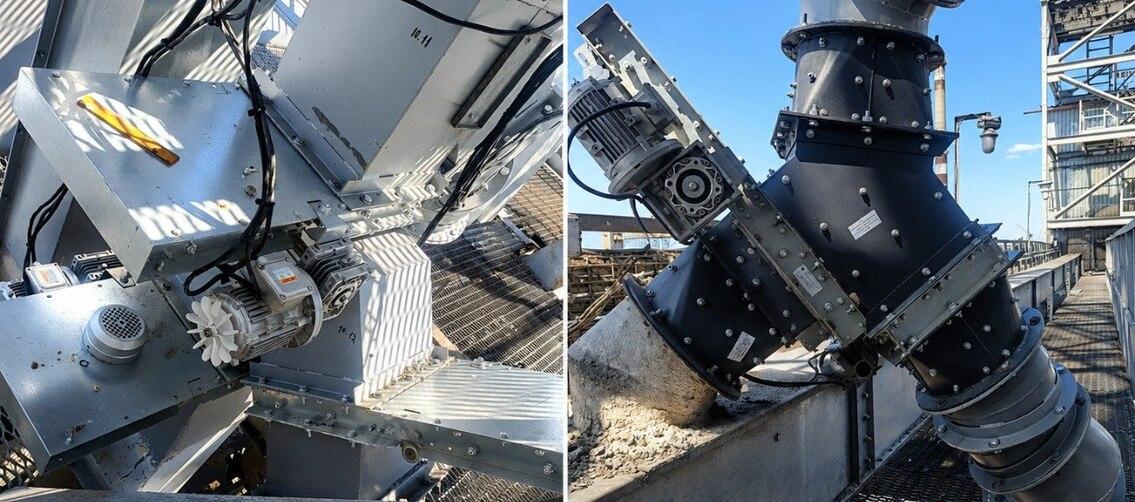

• або два тристоронні та один симетричний перекидний клапан.

При однаковому виконанні з футеруванням розподільче коло в такій конфігурації коштує приблизно на 16% менше, ніж комплект клапанів.

Для 8 маршрутів порівнюємо:

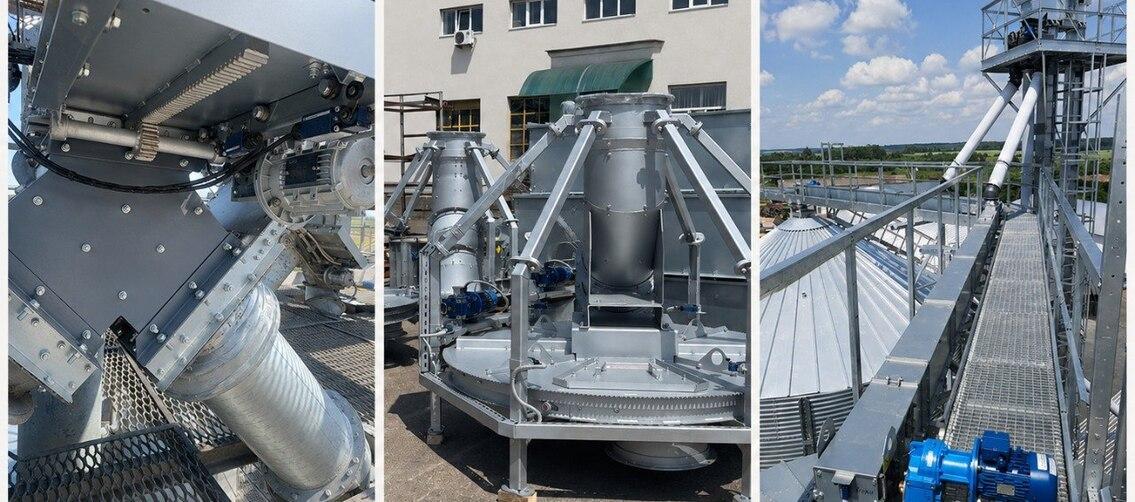

• одне розподільче коло на 8 виходів;
• або три тристоронні перекидні клапани та  один симетричний перекидний клапан.

Для 8 маршрутів порівнюємо одне розподільче коло на 8 виходів із трьома тристоронніми та одним симетричним перекидним клапаном. У такій конфігурації розподільче коло з футеруванням коштує приблизно на 26% менше, ніж необхідний комплект клапанів.

Тобто зі збільшенням кількості напрямків змінюється сама економіка. Один клапан дійсно коштує дешевше за розподільче коло, але для вирішення однакової технологічної задачі потрібно порівнювати не окремі агрегати, а повний комплект обладнання.

Ціна обладнання — ще не ціна всього вузла

Каскад із декількох клапанів — це не тільки більша кількість самих механізмів. Для кожного потрібні привід, контроль положення, підключення до системи автоматизації, а також простір для розміщення обладнання та самопливів.

Розподільче коло концентрує декілька напрямків в одному вузлі, тому в певних компоновках дозволяє скоротити кількість приводів, точок підключення та необхідний простір по висоті.

Тому коректно порівнювати не тільки закупівельну вартість обладнання, а весь вузол: обладнання + самопливи + металоконструкції + автоматизація + електромонтаж + монтаж.

Саме на рівні повного системного кошторису може виявитися, що різниця між рішеннями більша, ніж 22-26%, отримані при прямому порівнянні вартості обладнання.

Мертвий залишок: коли просте рішення створює технологічну проблему

Окремо варто зупинитися на вводах із рейковими засувками.

Їхня сильна сторона — можливість працювати безпосередньо в потоці. Але саме ця схема має інше обмеження: після завершення транспортування частина продукту залишається у вузлі.

Якщо підприємство працює переважно з однією культурою, це може не мати критичного значення. Але при регулярній зміні культур залишок попередньої партії потраплятиме в наступну.

Наприклад, після пшениці маршрут переводиться на кукурудзу — і залишки пшениці вже стають підмісом у новій партії.

Тому для підприємств, які працюють із великою кількістю культур або мають високі вимоги до чистоти партій, ризик підмісу може бути важливішим за різницю у вартості обладнання.

Що відбувається у випадку відмови

Для інтенсивно працюючого елеватора важливо оцінювати не лише CAPEX, а й те, як технологічна схема поводитиметься при несправності.

У системі перекидних клапанів відмова одного механізму є більш локальною. Якщо технологічною схемою передбачені альтернативні маршрути, частину потоків можна переорганізувати і продовжити роботу.

У випадку розподільчого кола при несправності системи позиціонування можливість переключення між напрямками може бути втрачена. Водночас це не обов'язково означає повну зупинку елеватора: залежно від характеру несправності один із маршрутів можна залишити у фіксованому положенні та продовжити роботу через нього.

Тобто різниця тут не стільки в надійності самого обладнання, скільки в гнучкості технологічної схеми при аварійній ситуації.

Не обладнання під маршрут, а рішення під бізнес

Універсального рішення тут немає. Те, що оптимально для одного аграрного підприємства, може бути невдалим для іншого — через різну інтенсивність роботи, номенклатуру культур, допустимий час простою, кваліфікацію персоналу та плани розвитку.

Саме тому систему розподілу зернопотоків варто закладати ще на стадії проєктування, розглядаючи її як частину всієї технологічної схеми. Адже головне — не просто переключити зерно з точки А в точку Б, а зробити це так, щоб рішення залишалося ефективним у реальній роботі елеватора.

А якщо елеватор уже працює, але існуюча схема обмежує продуктивність, не дає гнучко формувати маршрути, створює простої або ускладнює роботу з різними культурами — це вже привід розглянути модернізацію.

Grain Capital має багаторічний досвід проєктування та модернізації елеваторних комплексів. У межах інжинірингового аудиту команда аналізує діючі та перспективні маршрути, завантаження обладнання, можливості резервування та вузькі місця й визначає, які зміни справді дадуть підприємству технологічний та економічний ефект.
