Ciclone vs filtre cu sac: alegerea unei filtrări eficiente

Praful industrial din fluxurile de proces este o problemă de calitate a aerului, de uzură a echipamentelor și de riscuri pentru siguranță. Acesta este motivul pentru care, în practică, există aproape întotdeauna o alegere între două abordări. Separarea mecanică fără medii filtrante sau filtrarea pe țesătură cu un grad ridicat de captare. Pentru a face alegerea corectă, este important să înțelegeți ce sunt filtrele, ce mecanisme folosesc și cum afectează acestea funcționarea.

Cum funcționează filtrele cu ciclon

Filtrul ciclon funcționează pe baza forței centrifuge. Aerul cu praf este introdus tangențial în carcasă și este învârtit într-un vortex. Particulele cu inerție mai mare sunt aruncate împotriva pereților, își pierd viteza și se depun în buncăr. Aerul purificat este evacuat prin duza centrală. În esență, este un colector de praf ciclon, în care rolul de separare este realizat de aerodinamică, nu de țesătură.

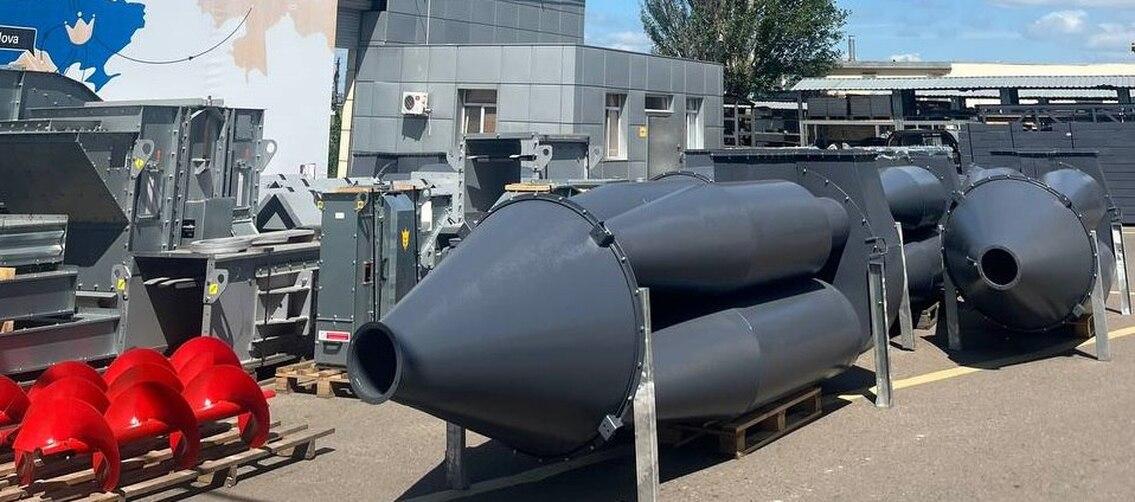

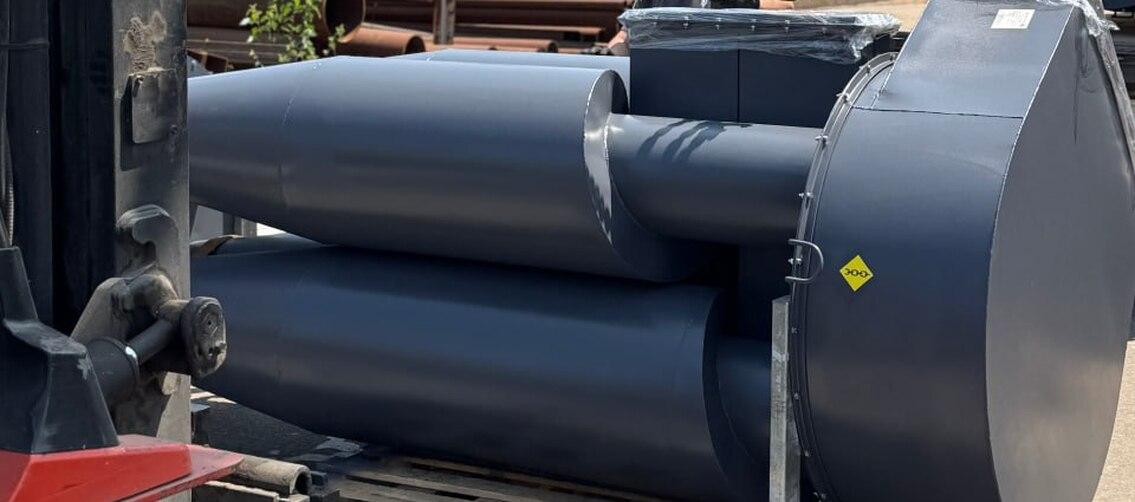

Avantajul acestei abordări este rezistența la sarcini mari de praf și ușurința de întreținere. Acesta este motivul pentru care ciclonii de curățare a aerului sunt adesea utilizați ca primă etapă în aplicații în care praful este abraziv sau abundent. În industria cerealelor și a prelucrării, sunt utilizate mai frecvent astfel de tipuri de instalații, cum ar fi ciclonul de cereale cu o singură etapă sau o instalație de ciclon în baterie (4BTSh). Acestea îndepărtează eficient prima fracție grosieră de praf uscat, dar eficiența curățării fracției fine în astfel de instalații este scăzută.

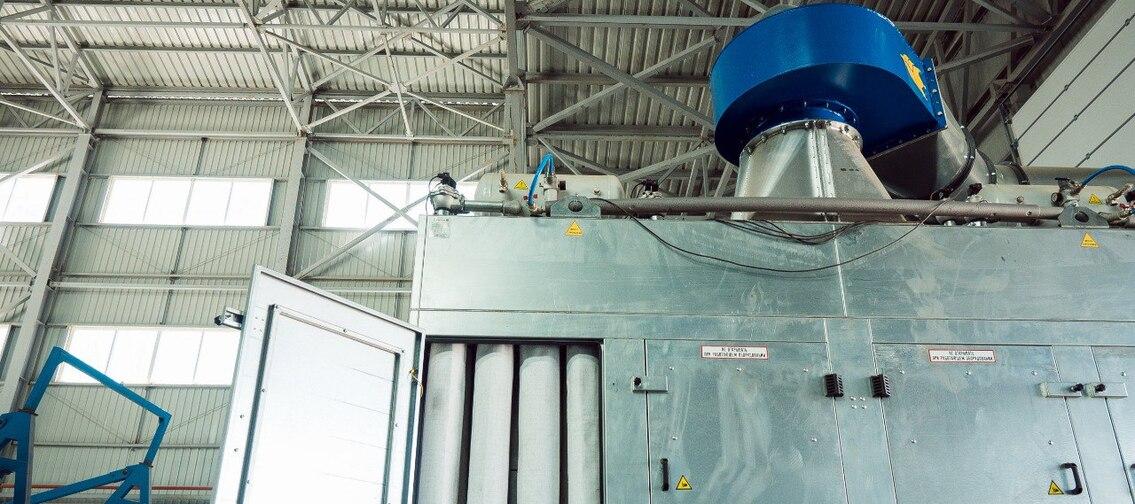

Modul de funcționare al filtrelor cu sac

Filtrele cu manșon rețin particulele pe suprafața sau în grosimea materialului filtrant. Aerul cu praf trece prin manșete, particulele formează un strat de praf, iar acest strat este cel care crește în timp finețea curățării. Pentru a se asigura că echipamentul de aspirație nu își pierde performanțele din cauza rezistenței crescute, se utilizează regenerarea cu impulsuri de aer comprimat sau refluxul.

Pentru a rezuma principiul de funcționare al unui filtru cu saci, acesta este o combinație de filtrare și curățare controlată a țesăturii. Un astfel de filtru cu saci asigură un grad foarte ridicat de captare a fracțiilor fine, dar necesită disciplină în întreținere. De asemenea, este important să se selecteze echipamentul cu saci potrivit pentru temperatura, umiditatea și proprietățile chimice ale prafului, în caz contrar putând apărea aglomerarea, lipirea și uzura accelerată.

Performanță: o comparație între filtrele cu sac și cele cu ciclon

Diferența esențială constă în particulele pe care sistemul le îndepărtează cel mai bine. Abordarea cu ciclon este mai eficientă pentru fracțiunile grosiere și medii, în special atunci când există mult praf și este necesară o funcționare stabilă fără opriri frecvente. În acest scenariu, filtrul cu ciclon reduce sarcina pe ventilator și protejează etajele din aval.

Filtrarea cu saci câștigă atunci când sunt necesare curățarea fină și controlul emisiilor. Dacă obiectivul este de a avea cel mai curat filtru de aer posibil la ieșirea din rețeaua de aspirație, un sistem cu saci oferă de obicei cel mai bun rezultat. În practică, se prezintă astfel. Filtrul ciclon îndepărtează cea mai mare parte a prafului, iar secțiunea cu saci colectează fracțiunea fină. În total, acest lucru reduce costurile de întreținere și crește durata de viață a furtunurilor.

Filtre hibride

Soluțiile hibride sunt o logică de inginerie comună pentru fluxurile complexe. Cea mai comună variantă este o combinație în care un colector de praf cu ciclon este prima etapă, urmată de filtrarea cu filtru cu saci ca a doua etapă. Un astfel de echipament de filtrare asigură un echilibru între stabilitate, consum de energie și calitatea curățării.

Abordarea hibridă este deosebit de potrivită atunci când praful este eterogen, există vârfuri de sarcină sau este important să se reducă frecvența regenerării. Ca urmare, manșoanele se uzează mai lent, iar colectoarele de praf funcționează previzibil chiar și în perioadele de vârf.

Costuri și fezabilitate economică

Aspectele economice constau în cheltuieli de capital și costuri de proprietate. Sistemele cu ciclon sunt de obicei mai simple în proiectare și mai ieftine la cumpărare. Acestea nu au costul înlocuirii regulate a elementelor de filtrare, dar este posibil să nu asigure finețea de curățare necesară fără o a doua etapă.

Sistemele cu saci sunt mai scumpe din cauza suprafeței de filtrare mai mari, a regenerării automate și a cerințelor de întreținere. O nuanță importantă aici este înlocuirea furtunurilor și controlul căderii de presiune. În cazul în care sunt necesare filtre de aer de înaltă puritate, un design cu filtru cu saci este adesea justificat, chiar și la un preț mai ridicat, deoarece penalitățile pentru emisii, pierderi de produse și timpii morți sunt de obicei mai costisitoare.

Protecția împotriva exploziilor și siguranța

În industria cerealelor, siguranța este o problemă critică din cauza posibilității exploziilor de praf de cereale. Prin urmare, un colector de praf ar trebui să fie o parte obligatorie din proiectarea oricărei linii de transport și prelucrare. Praful este o sursă potențială de aprindere. Dacă concentrația de praf din aer atinge un nivel critic, o scânteie mică, un rulment supraîncălzit sau electricitatea statică este suficientă pentru a provoca o explozie.

Algoritmul de selecție: cum să alegeți un filtru care să vă satisfacă nevoile

1. Evaluați praful. Fracția, abrazivitatea, umiditatea, aderența, temperatura.
2. Determinați cerințele de curățare. Dacă este necesară separarea grosieră sau filtrarea fină.
3. Înregistrați modul de funcționare. Vârfurile de sarcină, continuitatea, disponibilitatea serviciului.
4. Verificați constrângerile locului de amplasare. Înălțimea, spațiul la sol, amplasarea buncărului, accesul la întreținere.
5. Selectați configurația. Etaj cu un singur ciclon, sistem cu filtru cu saci, hibrid.

Dacă există mult praf și acesta este în principal grosier, este logic să începeți cu o soluție cu ciclon. Dacă aveți nevoie de aer cât mai curat la ieșire, se aleg mai frecvent filtrele locale cu saci sau, dacă este necesară o aspirație centralizată, o combinație filtru-ciclon. Pentru un audit al rețelelor dvs. de aspirație, contactați specialiștii Grain Capital, care ajută la proiectarea sistemelor de aspirație de 25 de ani și produc echipamente de aspirație care funcționează cu adevărat. Deoarece în proiectele reale, rezultatul nu este o recomandare universală, ci o selecție precisă pentru materiile prime, productivitatea, cerințele de siguranță și constrângerile energetice ale instalației.
