Проєктування елеватора: 6 питань, які варто вирішити до підбору обладнання
Коли мова заходить про новий елеватор або реконструкцію існуючого, перше про що треба подумати — це продуктивність: скільки тонн на годину підприємство має приймати, переміщувати чи відвантажувати.
Але для розробки технологічної схеми цього недостатньо. Потрібно врахувати маршрути руху зерна, одночасність операцій, особливості культур, роботу технологічних вузлів та необхідність резервування. Саме в такій послідовності — від вихідних даних і маршрутів до розрахунку потужностей та підбору обладнання — побудована логіка проєктування технологічної схеми.
Питання: Що в результаті дає правильно розроблена технологічна схема?
Вона дозволяє ще до закупівлі та монтажу обладнання зрозуміти:
— якими маршрутами рухатиметься зерно;
— які операції можуть виконуватися паралельно;
— де потрібні оперативні ємності;
— яка продуктивність обладнання потрібна на різних ділянках;
— де необхідне резервування;
— які особливості культур необхідно врахувати.
Саме ці рішення надалі визначають структуру технологічної схеми та склад обладнання.
З чого починається проєктування елеватора?
З вихідних даних.
Потрібно визначити обсяги приймання та відвантаження, перелік культур, тривалість роботи ліній, необхідність сушіння й очищення, кількість партій, які планується приймати, зберігати або відвантажувати одночасно.

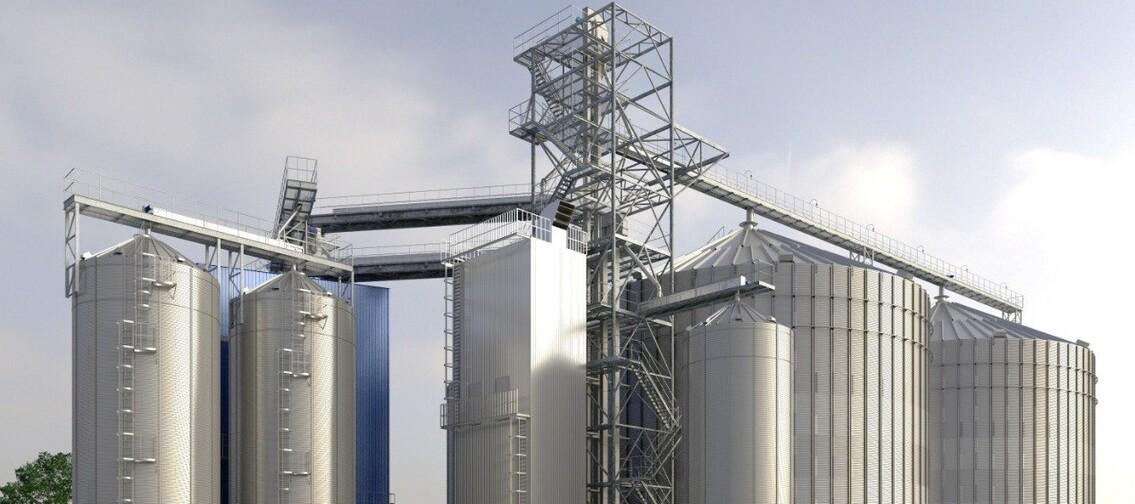

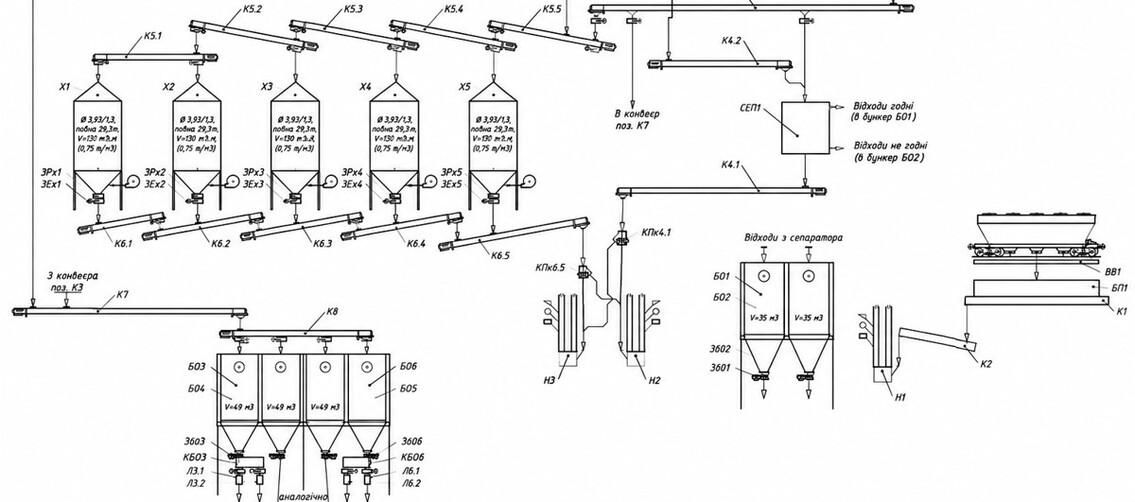

Далі визначають основні технологічні вузли та зв'язки між ними: приймання, очищення, сушіння, зберігання, відвантаження. Формуються маршрути руху зерна та фіксується, які з них повинні працювати одночасно. Після цього виконуються розрахунки, за якими визначають кількість і продуктивність транспортного та технологічного обладнання.
Тобто підбір обладнання є наступним етапом після визначення логіки роботи підприємства.
Трасування маршрутів
Після визначення переліку необхідних вузлів, враховуючи умови ділянки майбутнього підприємства (бачення замовника що і де він планує розмістити), умовно квадратиками розміщують вузли на листку паперу після чого стрілками показують взаємозв’язки між вузлами формуючи принципову схему організації маршрутів руху зерна майбутнього підприємства (для розширення чи реконструкції діючих підприємств алгоритм аналогічний, але схема повинна враховувати розміщення і призначення існуючих споруд).
Якщо потрібна продуктивність 200 т/год, чи можна все обладнання підібрати на 200 т/год?
На перший погляд логіка проста: якщо підприємству потрібна продуктивність 200 т/год, усі транспортні лінії та технологічні вузли можна закласти на ті самі 200 т/год. На практиці такий підхід часто призводить або до появи «вузьких місць», або, навпаки, до необґрунтованого збільшення потужності обладнання.
Причина в тому, що паспортна продуктивність не враховує всіх реальних умов роботи. Наприклад, на прийманні вологого та засміченого зерна з поля фактична продуктивність транспортного обладнання може бути на 30–40% нижчою, ніж при роботі із сухим очищеним зерном. Змінюються сипкість, насипна щільність, опір переміщенню продукту — і одна й та сама машина фактично працює в іншому режимі.

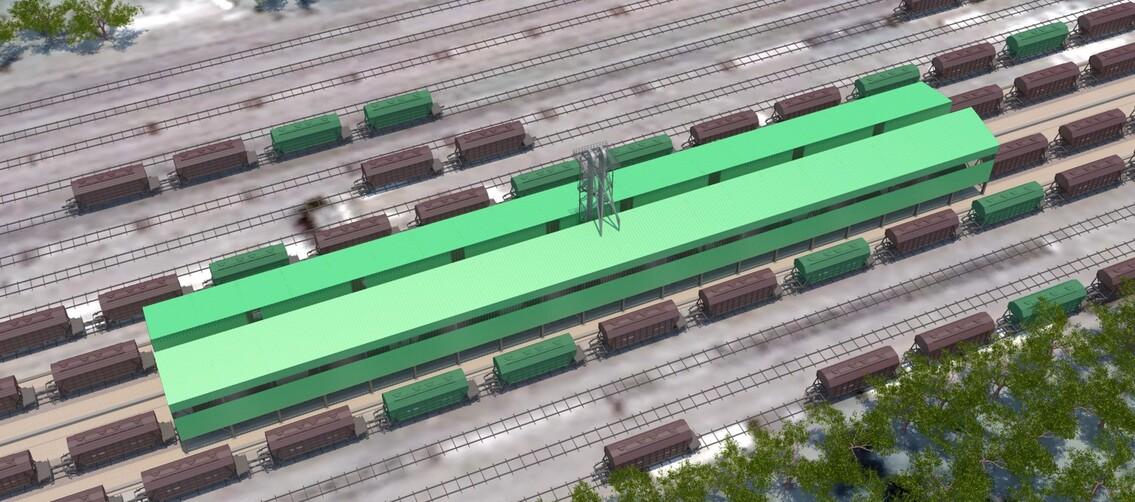

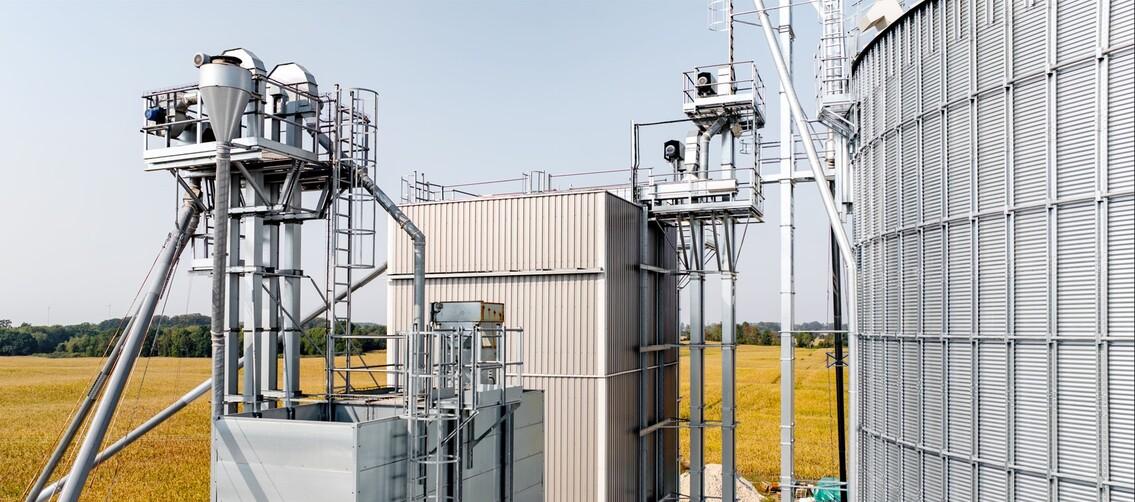

Ще показовіший приклад — вузол сушіння. При сушінні кукурудзи з початковою вологістю 28–30% продуктивність сушарки може знижуватися у 2–2,5 раза. Додатково на неї впливають температура та вологість навколишнього повітря. Тому при побудові технологічної схеми важливо враховувати не лише паспортну продуктивність сушарки, а її реальну пропускну здатність у конкретних режимах роботи. Для синхронізації потоків можуть знадобитися оперативні ємності, а транспортне обладнання вузла сушіння — відповідний технологічно обґрунтований запас продуктивності.
Втім, запас не повинен перетворюватися на овердизайн. Бо замовник отримає дорожче обладнання, більшу встановлену потужність, додаткове навантаження на електромережу та вищі експлуатаційні витрати.
Тому продуктивність елеватора не можна проєктувати за принципом «одна цифра для всього обладнання». Розраховувати потрібно весь маршрут продукту — від приймання та очищення до сушіння, зберігання і відвантаження — з урахуванням реальних характеристик зерна та пропускної здатності кожного технологічного вузла.
Навіщо в технологічній схемі оперативні бункери?
Вони допомагають узгодити обладнання, яке працює з різною продуктивністю або в різних режимах.
У вузлі сушіння запас вологого зерна забезпечує стабільне завантаження сушарки. Місткість хоперів вологого зерна рекомендується підбирати з розрахунку 8–24 годин її безперервної роботи. Ємності після сушарки можуть накопичувати сухе зерно, поки транспортна лінія використовується для інших операцій.
Інший приклад — автомобільне відвантаження.
Поки одна машина залишає точку завантаження, а наступна займає її місце, транспортний потік бажано не зупиняти. Тому місткість оперативних бункерів враховує місткість розрахункового автомобіля та запас для безперервної роботи транспортного обладнання протягом щонайменше 30 хвилин.
Так оперативні ємності дозволяють ефективніше використовувати продуктивність лінії.
Сепаратор краще ставити до сушарки чи після?
Універсального варіанта немає.
Перед сушінням із зерна доцільно видалити грубі домішки. Після сушіння може знадобитися основне очищення від легких і дрібних домішок або битого зерна. Тому схема передбачає різні маршрути залежно від стану сировини та необхідного результату очищення.
Є й економічний фактор. Після сушіння ефективність очищення може бути вищою, але домішки, які можна відокремити раніше, теж потребуватимуть енергії на сушіння.
У розмові проєктувальників це сформульовано просто: «сушити відходи — це гроші».
Тому місце сепаратора визначається його функцією в конкретній схемі: попередня очистка, основна очистка або підготовка зерна перед відвантаженням.
Чому потрібно заздалегідь знати, з якими культурами працюватиме підприємство?
Технологічні властивості культур впливають на сушіння, очищення, допустимі швидкості переміщення, кути самопливів, герметичність обладнання та травмування зерна.
Для соняшнику, наприклад, потрібно враховувати більший кут нахилу самопливів. Для ріпаку важлива герметичність стиків. Горох, квасоля, соя та сочевиця потребують більш делікатного транспортування. Для кукурудзи особливу увагу приділяють сушінню та обмеженню травмування зерна.
Має значення й одночасність роботи. Якщо підприємство планує приймати дві культури одночасно без змішування, схема повинна забезпечити два незалежні потоки навіть тоді, коли з погляду загальної продуктивності вистачило б одного.
Чи потрібно дублювати транспортні маршрути?
Це визначається вимогами конкретного підприємства.
Резервний маршрут дозволяє продовжити роботу при зупинці або ремонті одного з транспортних елементів. Водночас дублювання збільшує кількість конвеєрів, клапанів та іншого обладнання й ускладнює технологічну схему.
Тому необхідність резервування обговорюється ще до початку проєктування та фіксується в технічному завданні.
Аналогічний баланс потрібен і при використанні самопливів. Вони дозволяють використовувати силу тяжіння для переміщення зерна, але надмірна висота норій та довгі самопливні ділянки можуть ускладнювати подальше обслуговування.
Тому кожне додаткове обладнання або маршрут у схемі повинні мати конкретне технологічне завдання.
Підсумок
Ефективність технологічної схеми визначається узгодженою роботою всіх її вузлів.
Приймання, транспортування, очищення, сушіння, зберігання та відвантаження мають працювати як єдина система з урахуванням реальних режимів підприємства.
Саме тому якісне проєктування починається з аналізу технології, а вибір конкретного обладнання стає результатом цього аналізу.
